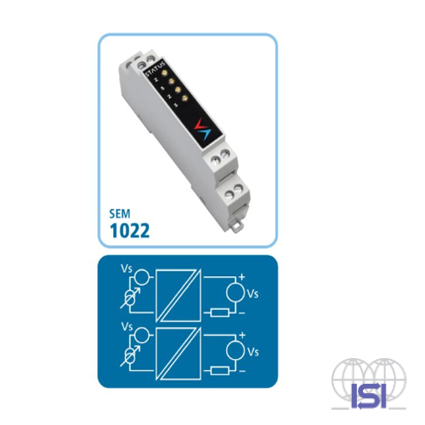

SEM1022

Le booster de boucle de courant SEM1022 est conçu pour être utilisé lorsque le courant est disponible des deux côtés de la barrière d’isolement (joignant deux boucles alimentées ensemble) et ajoute ainsi une capacité de charge supplémentaire à une boucle existante. Il s’agit d’un dispositif à double canal qui abrite deux isolateurs dans un seul boîtier.

Cet isolateur ne nécessite aucun réglage de la part de l’utilisateur lors de la mise en service, hormis un test initial, afin de s’assurer qu’il fonctionne correctement sur toute sa plage de fonctionnement.
Il est possible d’effectuer des ajustements mineurs de l’étalonnage de l’appareil au moyen des potentiomètres d’étalonnage accessibles sur le panneau avant.

CARACTÉRISTIQUES PRINCIPALES

HAUTE PRÉCISION
Une erreur de seulement ± 10 uA entre les signaux d’entrée et de sortie assure la confiance dans les performances des produits SEM1020.

ISOLATION GALVANIQUE
Avec une isolation de 500 Vdc entre les circuits d’entrée et de sortie, le SEM1020 est une solution idéale pour éliminer les boucles de masse entre les équipements de boucle (4 à 20 mA).

JOINT LES BOUCLES D’ENTRÉE ET DE SORTIE (4 à 20) mA ALIMENTÉES
Le booster de boucle de courant SEM1022 nécessite des alimentations de boucle alimentées sur les connexions d’entrée et de sortie, ce qui lui permet de joindre en toute sécurité deux alimentations actives lorsqu’il y a un conflit avec plus d’un équipement alimentant une boucle de contrôle.

BOOSTER UNE BOUCLE (4 à 20) mA
L’isolateur de boucle peut être utilisé pour étendre la portée d’une boucle de contrôle faible (4 à 20) mA en permettant l’ajout d’une alimentation de boucle supplémentaire.

FONCTION D’AJUSTEMENT DE LA BOUCLE
Le SEM1022 peut être utilisé pour ajouter une fonction de réglage fin (4 et 20) mA à un capteur sans option de réglage.
